桥梁支座

浏览: 发布日期:2019-03-21

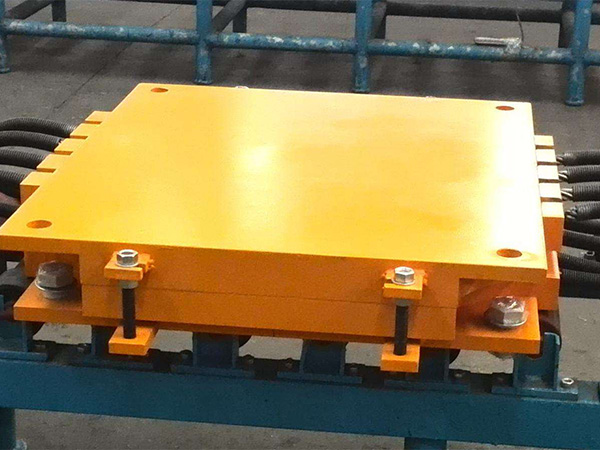

  • 桥梁支座图片1

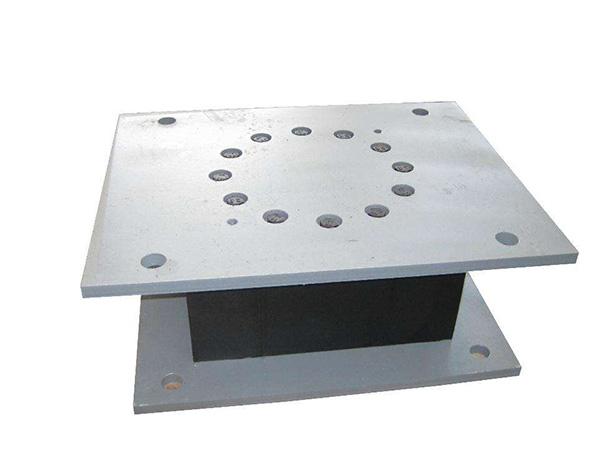

  • 桥梁支座图片2

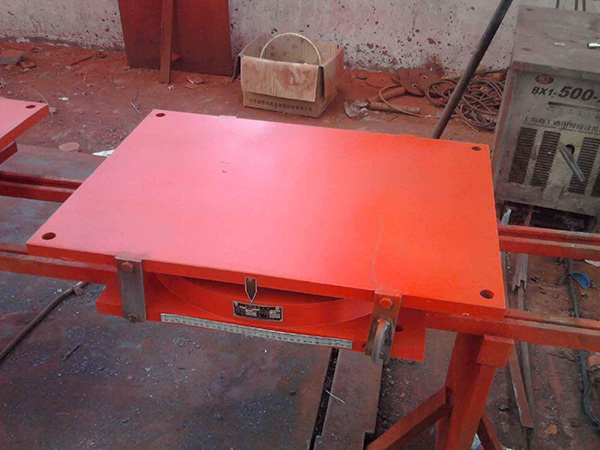

  • 桥梁支座图片3
  • 桥梁支座图片4

桥梁支座

定义
架设于墩台上,顶面支承桥梁上部结构的装置。其功能为将上部结构固定于墩台,承受作用在上部结构的各种力,并将它可靠地传给墩台;在荷载、温度、混凝土收缩和徐变作用下,支座能适应上部结构的转角和位移,使上部结构可自由变形而不产生额外的附加内力。
桥梁支座的构造应符合上部结构的理论计算图式,如支承压力通过一个固定点传递时,支座应设计成只能容许结构端部转动而不能移动的固定支座;如支承压力通过一个固定点且作用在一定的方向传递时,则应设计成既能转动又能移动的活动支座。梁式桥支座有水平双向固定支座(即固定支座)、水平双向活动支座(或称双向活动支座)、水平一向固定一向活动支座(即活动支座)三种,其布置根据桥梁宽度而定。在窄桥中一般只要求沿行车方向自由伸缩移动,其各类支座布置方式如图1a;在宽桥中,因上部结构横向变形也较大,则要求按图1b的方式布置。
桥梁支座
支座是桥梁的重要传力装置,设计中除考虑其应有足够的强度、刚度和自由的转动或移动性能外,还应注意便于维修和更换,施工中应重视座板下混凝土垫层的平整,并应根据气温确定其安放位置;在地震区应考虑抗震措施。
于荣光版西门吹雪 黄元申版西门吹雪分别按变形的可能性、所用材料、结构形
安装/桥梁支座
桥梁支座
(1)在支座安装之前应对支座的安装位置进行测量检验,支座安装平面应和支座的滑动平面或滚动平面平行,其平行度的偏差不宜超过2‰。
(2)支座安装前应对活动支座顶、底板的相对位置进行检查。
(3)支座安装后,滚动和滑动平面应水平,其与理论平面的斜度不大于2‰。支座上、下板中心应对中,其偏差不大于2‰。
(4)为保证支座安装平整,一般应在支座底面与职称垫石顶面之间,捣筑20~50mm厚的干硬性无收缩砂浆垫层。
为了保证桥梁支座的施工质量,以及安装、调整、观察、及更换桥梁支座的方便不管是采用现浇梁法还是预制梁法施工,不管是安装何种类型的桥梁支座,在墩台顶设置支撑垫石是必须的。
